12.   電源、接地符號

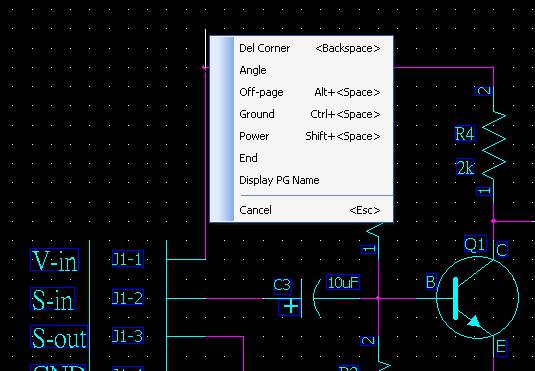

PCB設計軟件PADS Logic放置電源符號較特別，必需在拉連接線狀態下，按鼠標右鍵，在右鍵選單中選取相對應的符號(如圖31)，當選定符號后，該連接線的網路名稱會自動更改為與符號相同的網路名稱，相關說明如下：

圖31 拉連接線狀態下鼠標右鍵選單



(1)   電源(Power)符號：

電源符號有下列幾種，可使用鍵盤 [Ctrl + Tab] 鍵切換：

上述符號前三種+5V符號的網路名稱(Net Name) [+5V]，并不會顯示出來，但是所有題目都要求顯示，所以鼠標左鍵二下點選電源符號，開啟「網路特性 (Net Properties)」視窗(如圖32所示)，勾選「網路名稱標簽 (Net Name Label)」選項，即可顯示網路名稱。

圖32 網路特性視窗



電源符號小技巧：

※在拉連接線狀態下，按鍵盤[Shift + 空白] 鍵，可快速選取電源符號。

※術科第一階段第四題的電源符號，如所示，這時必須改變網路名稱，鼠標左鍵二下點選電源符號，開啟「網路特性(Net Properties)」視窗(如圖32所示)，在網路名稱(Net Name) 欄位輸入[VCC]，并勾選「網路名稱標簽(Net Name Label)」選項。



(2)   接地符號：

接地符號有下列幾種，可使用鍵盤 [Ctrl + Tab] 鍵切換：

上述符號網路名稱(Net Name)，并不會(也不需要)顯示出來。

接地符號小技巧：

※在PCB設計第二階段第二、三題的接地符號是「AGND」使用，所以要特別將8051單晶片的第20腳位，原[GND] 改成[AGND]，修改方式如圖20。



(3)   端點連接(Off-Page)符號：

端點連接符號一般使用在兩距離較遠的零件腳位要相連接，例如不同圖紙(Sheet)間的零件腳位相連接，但有時為了電路圖的簡潔，連接器(Connect) 會使用端點連接符號來和電路相連接，放置端點連接符號后，會要求輸入該連接線的網路(Net Name)名稱。

端點連接符號符號有下列二種，可使用鍵盤 [Ctrl + Tab] 鍵切換：



端點連接符號小技巧：

※在拉連接線狀態下，按鍵盤 [Alt + 空白] 鍵，可快速選取端點連接符號。

※有些題目的端點連接符號，其連接線出線在另一邊，可用鍵盤[Ctrl + F] 鍵，做水平翻轉(X Mirror)即可。



※PCB設計第一階段第七題中，U1的第1腳位端點連接符號為「Q0」，表示其該腳位連接至「Q0」的網路名稱，我們必需自行定義U1第12腳的網路名稱為「Q0」，如此二者才能相連接。定義方式如下：

1.  按鼠標左鍵二下點選U1第12腳的連接線(不是點第12腳)，開啟圖32 網路特性視窗。

2.  在網路名稱(Net Name)欄位輸入[D0]



五、圖框文字輸入

1.    圖框欄位輸入

在PCB設計兩個階段的電路圖中，在圖框右下表格必須輸入以下欄位資料：

COMPANY﹕	深圳宏力捷	TITLE﹕	電路圖檔名	CODE﹕	工作崗位
DRAWN﹕	設計人	DATE﹕	20YY/MM/DD	DRAWN NO﹕	設計編號
REV﹕	V1.0	SCALE﹕	1﹕1	SHEET﹕	1 OF 1

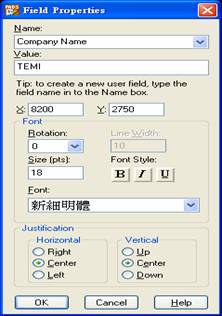

(1)   在欲輸入的欄位上按鼠標左鍵二下。例如：鼠標左鍵點選「<Company Name>」欄位二下，出現「欄位特性視窗(Field Properties)」(如圖33 所示)。

(2)   在「Value」欄位中輸入欄位內容。

圖33 欄位特性視窗

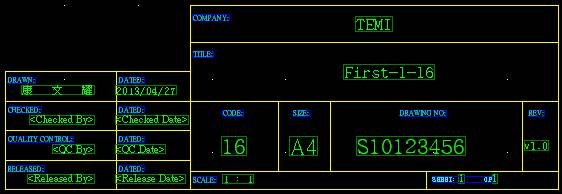

※ 特別注意中文姓名部份，必須將字型設為細明體，且中文字中間需加入三個空白(否則電路圖輸出PDF時中文字會重迭)，完成后如圖34所示。在PCB設計的第二階段電路圖紙大小是「B」，所以不需改變。

圖34 完成圖框欄位內容



2.    圖紙命名

在PCB設計的二個階段中，繪制完成的電路圖都必須為新圖紙命名。

(1)   點選功能表「 Setup / Sheets… 」選項，開啟「圖紙 (Sheets)」視窗(如圖35所示)。

(2)   點選更改圖紙名稱為「TEMI-XX」，其中XX為崗位號碼。

(3)   按 [Enter] 再點選關閉視窗。

圖35 圖框視窗
