PCBA加工過程中，會經過非常多的特殊工藝，隨即帶來的就是對PCB板的限制要求，如果PCB板不符合要求，就會加大PCBA焊接工藝的難度，最終可能導致焊接缺陷，板子不合格等情況。因此，為了能保證特殊工藝的加工順利完成，也為了方便PCBA加工，PCB板在尺寸、焊盤距離等方面都要符合可制造性要求，接下來深圳PCBA加工廠家-深圳宏力捷為大家介紹下PCBA加工對PCB板的要求。
PCBA加工對PCB板的要求
1、PCB尺寸
PCB寬度(含板邊) 要大于等50mm，小于460mm，PCB長度(含板邊) 要大于等50mm。尺寸過小需做成拼板。
2、PCB板邊寬度
板邊寬度：>5mm，拼板間距：<8mm，焊盤與板緣距離：>5mm
3、PCB彎曲度
向上彎曲程度：<1.2mm，向下彎曲程度：<0.5mm，PCB扭曲度：最大變形高度÷對角長度<0.25
4、PCB板Mark點
Mark的形狀：標準圓形、正方形、三角形；
Mark的大小；0.8~1.5mm；
Mark的材質：鍍金、鍍錫、銅鉑；
Mark的表面要求：表面平整、光滑、無氧化、無污物；
Mark的周圍要求：周圍1mm內不能有綠油或其它障礙物，與Mark顏色有明顯差異；
Mark的位置：距離板邊3mm以上，周圍5mm內不能有類似Mark的過孔、測試點等。
5、PCB焊盤
貼片元器件焊盤上無通孔。若有通孔會導致錫膏流入孔中，造成器件少錫，或者錫流到另一面，造成板面不平，無法印刷錫膏。
在進行PCB設計及生產時，需了解PCBA焊接工藝的一些知識，這樣才能使產品適合生產。先了解加工廠的要求，可以讓后面的生產制造過程更為順利，避免不必要的麻煩。
這就是PCBA加工對PCB板的要求，在生產PCB板的時候不懈怠，生產出優質合規的PCB板才能讓板子更好的接受其他特殊工藝，并給予PCB板生命，并注入功能的靈魂。
PCBA加工優勢
1. 高度專業：公司專注于加工樣板、中小批量，承諾物料確認無誤后3-5個工作日交貨。
2. 專業的設備：公司的設備都是針對樣板和中小批量生產而量身定做的先進設備，可貼0201，BGA間距0.3MM、QFN、CSP、CON等元器件。
3. 專業的技術：技術骨干100%5年以上的工作經驗，一線操作工85%3年以上的工作經驗。
4. 公司在日常運營中貫徹了5S、6σ理念，來料到出貨最少有7次把關。數量達到100PCS的我司承諾都會過AOI光學檢測。
5. 公司承諾焊接直通率為99%以上，若客戶發現焊接缺陷，公司承諾免費返修。
為什么選擇深圳宏力捷？
1. 實力保障

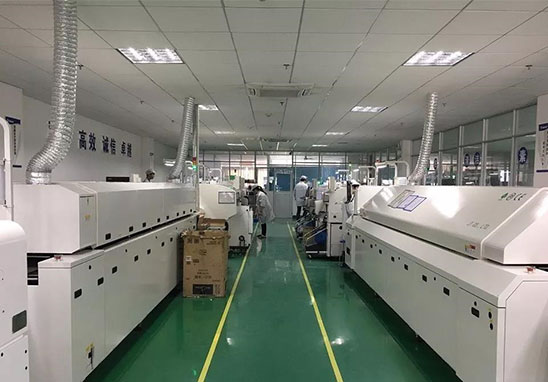

? SMT車間：擁有進口貼片機，光學檢查設備多臺，可日產400萬點。每道工序都配備有QC人員，能夠盯緊產品質量。
? DIP產線：擁有波峰焊兩臺，其中工作三年以上的老員工就有十多人，工人熟練程度高，可焊接各類插件材料。
2. 品質保障，性價比高
? 高端設備可貼精密異形件，BGA，QFN，0201類材料。也可樣板貼片，散料手放。
? 樣板與大小批量均可生產，打樣800元起，批量0.008元/點起，無開機費。
3. 電子產品貼片、焊接經驗豐富，交貨穩定
? 累積服務上千家電子企業，涉及多類汽車設備與工控主板的SMT貼片加工服務，產品常出口歐美地區，品質能夠得到新老客戶的肯定。
? 交貨準時，材料齊全后正常3-5天出貨，小批量也可加急當天出貨。
4. 維修能力強，售后服務完善
? 維修工程師經驗豐富，可維修各類貼片焊接所造成的不良產品，能夠保證每片電路板的連通率。
? 24小時客服人員隨時響應，最快速度解決您的訂單問題。
