PCBA加工如何做好BGA返修?

發布時間 :2022-03-18 18:49 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
PCBA加工中有時會出現一些BGA焊接不良的問題,如果某個BGA的焊接出現了問題整個板子都將出現問題,這時候就需要進行BGA返修,接下來深圳PCBA加工廠家-深圳宏力捷電子為大家分享下PCBA加工如何做好BGA返修。

PCBA加工如何做好BGA返修



PCBA加工做好BGA返修的四大方法

一、正裝法(采用置球工裝)。
1、將清理干凈、平整的BGA焊盤向上,放在置球工裝底部BGA支撐平臺上。
2、準備一塊與BGA焊盤匹配的小模板,模板的開口尺寸應比焊球直徑大0.05~0.1mm;把小模板安裝在置球工裝上方夾持模板的框架上,與下方BGA器件的焊盤對準并固定住。
3、把印好膏狀助焊劑或焊膏的BGA放置在置球工裝底部的BGA支撐平臺上,印刷面向上。
4、把模板移到BGA上方(前面己對準的位置上),將焊球均勻地撇在模板上,晃動置球工裝,使模板表面恰好每個漏孔中保留一個焊球,把多余的焊球用鑷子從模板上撥下來。
5、移開模板
6、檢查BGA器件每個焊盤上有無缺少焊球的現象,若有用鑷子補齊焊球。

二、手工貼裝焊料球。
1、把印好膏狀助焊劑或焊膏的BGA器件放置在工作臺上,狀助焊劑或焊膏面向上。
2、如同SMT貼片一樣,用鑷子或吸筆將焊球逐個貼放到印好膏狀助焊劑或焊的焊上。

三、直接印刷適量的焊膏,通過再流焊形成焊球。
1、SMT加工模板時將模板厚度加大,并略放大模板的開口尺寸。
2、印焊膏。
3、再流焊。由于表面張力的作用,焊后形成焊料球。

四、再流焊接
按照上一節BGA的返修工藝中介紹的進行再流焊接。焊接時BGA器件的焊球面向上,把熱風量調到最小,以防將焊球吹移位,經過再流焊處理后,焊球就固定在BGA器件上置球工藝的再流焊也可以在再流焊爐中進行,焊接溫度比組裝板再流焊略低5~10℃完成置球工藝后,應將BGA器件清洗干凈,井盡快貼裝和焊接,以防焊球氧化和器件受潮。

以上4種置球方法中,正裝法(采用置球工裝)的效果最好;倒裝法(采用置球設備)是BGA器件封裝使用的方法,由于我們從從焊膏廠商處采購的焊球尺寸精度較差,造成一些直徑偏小的焊球不能被膏狀助焊劑或焊膏活上來;用手工貼裝焊料球的效率比較低;直接印制適星焊膏,通過再流焊形成焊球的方法最簡單,但這種焊球致密度不好,容易產生空洞。

PCBA加工如何做好BGA返修



選擇深圳宏力捷做PCBA加工的四大理由

1. 實力保障

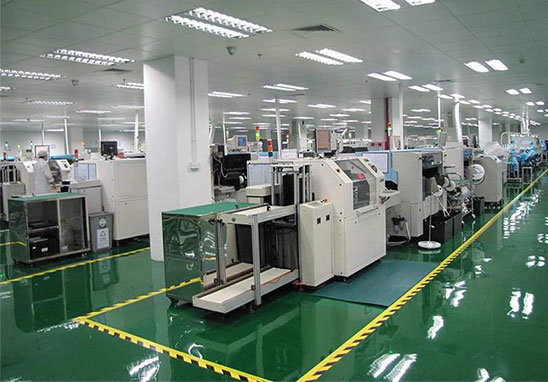

? SMT車間:擁有進口貼片機,光學檢查設備多臺,可日產400萬點。每道工序都配備有QC人員,能夠盯緊產品質量。
