在PCBA加工中，要用到貼片元器件和插件元器件。那么貼片元器件與插件元器件在進行PCBA加工時有什么區別呢？接下來深圳PCBA加工廠家宏力捷電子為大家介紹下。
一、兩者的區別：
1、貼片元器件體積小，重量輕，比插件元器件更容易焊接。
2、貼片元件有一個很重要的好處，就是提高了電路的穩定性和可靠性；因?yàn)橘N片元件沒有引線，減少了雜散電場和磁場，這在高頻模擬電路和高速數字電路中效果尤為明顯。
二、兩者的焊接方法
1、貼片元器件焊接的方法：
將元器件放在焊盤上，在元件表面和焊盤接觸處涂抹調好的貼片焊錫膏，然后用20W內熱式電烙鐵給焊盤和貼片元件連接處加熱(溫度應在220~230℃)，看到焊錫熔化后即可拿開電烙鐵，待焊錫凝固后焊接就完成。焊接完后可用鑷子夾一下被焊貼片元件看有無松動，無松動即表示焊接良好，如有松動應重新抹點焊錫膏重新按上述方法焊接。
2、插件元器件焊接的方法：
在焊接所有的引腳時，應在烙鐵尖上加焊錫，將所有的引腳涂上助焊劑使引腳保持濕潤。用烙鐵尖接觸芯片每個引腳的末端，直到焊錫流入引腳。在焊完所有的引腳后，用助焊劑浸濕引腳以便清洗焊錫，以消除任何短路和搭接。最后用鑷子檢查是否有虛焊，檢查完成后，從電路板上清除助焊劑，將硬毛刷浸上酒精沿引腳方向仔細擦拭，直到助焊劑消失為止。

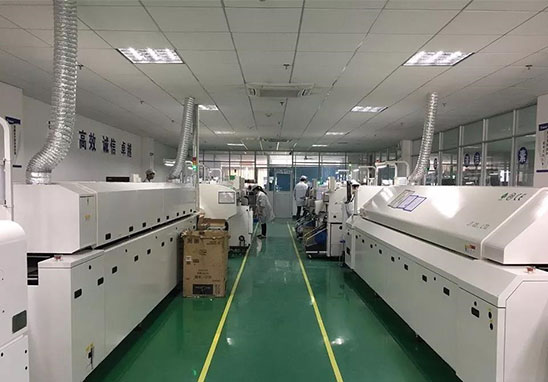

深圳市宏力捷電子有限公司專業提供整體PCBA電子制造服務，包含上游電子元器件采購到PCB生產加工、SMT貼片、DIP插件、PCBA測試、成品組裝等一站式服務。
