PCB板有單面、雙面和多層的，其中多層板的層數不限，目前已經有超過100層的PCB，而常見的多層PCB是四層和六層板。那為何大家會有“PCB設計中多層板為什么都是偶數層？”這種疑問呢？相對來說，偶數層的PCB確實要多于奇數層的PCB，也更有優勢。
PCB多層板都是偶數層的原因
1. 成本較低
因?yàn)樯僖粚咏橘|(zhì)和敷箔，奇數PCB板原材料的成本略低于偶數層PCB。但是奇數層PCB的加工成本明顯高于偶數層PCB。內層的加工成本相同，但敷箔/核結構明顯地增加外層的處理成本。
奇數層PCB需要在核結構工藝的基礎上增加非標準的層疊核層粘合工藝。與核結構相比，在核結構外添加敷箔的工廠生產效率將下降。在層壓粘合以前，外面的核需要附加的工藝處理，這增加了外層被劃傷和蝕刻錯誤的風險。
2. 平衡結構避免彎曲
不用奇數層設計PCB的最好的理由是：奇數層電路板容易彎曲。當PCB在多層電路粘合工藝后冷卻時，核結構和敷箔結構冷卻時不同的層壓張力會引起PCB彎曲。隨著電路板厚度的增加，具有兩個不同結構的復合PCB彎曲的風險就越大。消除電路板彎曲的關鍵是采用平衡的層疊。盡管一定程度彎曲的PCB達到規范要求，但后續處理效率將降低，導致成本增加。因?yàn)檠b配時需要特別的設備和工藝，元器件放置準確度降低，故將損害質量。
換個更容易理解的說法是：在PCB流程工藝中，四層板比三層板好控制，主要是在對稱方面，四層板的翹曲程度可以控制在0.7%以下（IPC600的標準），但是三層板尺寸大的時候，翹曲度會超過這個標準，這個會影響SMT貼片和整個產品的可靠性，所以一般設計者，都不設計奇數層板，即便是奇數層實現功能，也會設計成假偶數層，即將5層設計成6層，7層設計成8層板。

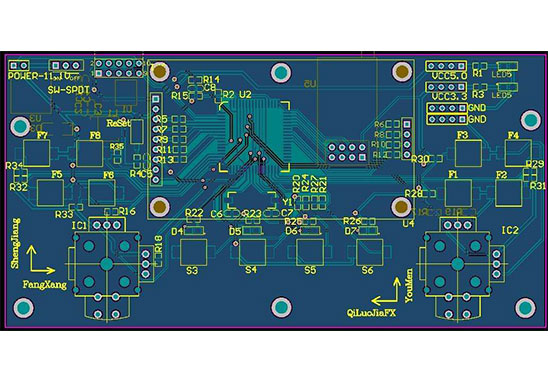

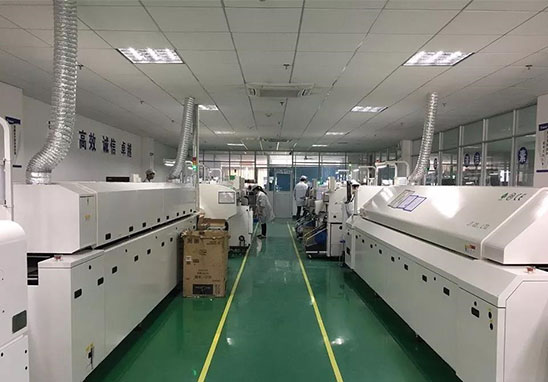

深圳宏力捷電子是專業PCBA代工代料廠家，可提供從上游電子元器件采購到PCB生產加工、SMT貼片、DIP插件、PCBA測試、成品組裝等一站式服務。
